Le gainage de canalisation est une technique de réhabilitation sans tranchée permettant de rénover une conduite existante sans creuser.

Le principe consiste à insérer une gaine imprégnée de résine à l’intérieur de la canalisation, puis à la polymériser afin de créer un nouveau tuyau dans l’ancien, parfaitement étanche et structurellement renforcé.

Utilisée sur des réseaux d’assainissement EU/EP, cette solution s’impose aujourd’hui comme une référence pour la rénovation durable des canalisations, qu’il s’agisse de petits diamètres en immobilier ou de collecteurs plus importants.

Objectif : restaurer la canalisation sur toute sa longueur, sans casse et avec une durabilité élevée.

Comprendre le principe du chemisage canalisation

Le chemisage canalisation repose sur une logique simple mais exigeante. Après une inspection précise du réseau, une gaine souple imprégnée de résine est insérée dans la canalisation. Une fois en place, cette gaine est plaquée contre les parois internes puis durcie grâce à une polymérisation thermique ou UV.

Ce processus permet de recréer une structure continue, sans joint, capable de résister aux contraintes mécaniques et chimiques du réseau.

Contrairement à une réparation ponctuelle, le gainage traite l’ensemble de la canalisation.

Les différents types de gaines en chemisage

Le choix de la gaine est un élément déterminant dans la réussite du chantier. Il dépend directement de la configuration du réseau, du diamètre et des contraintes d’installation.

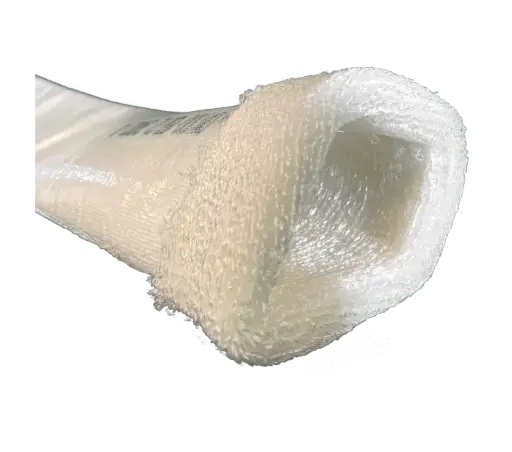

La gaine tricotée est particulièrement souple, ce qui lui permet de franchir facilement plusieurs coudes, y compris des angles à 90°. Elle est très utilisée en immobilier, notamment dans des colonnes ou des réseaux complexes où la flexibilité est indispensable.

La gaine feutre étirable constitue une solution intermédiaire, idéale pour les branchements et les petits collecteurs. Elle offre une bonne capacité d’adaptation aux variations de diamètre tout en conservant une mise en œuvre relativement simple.

Enfin, la gaine en fibre de verre est principalement destinée aux collecteurs. Elle présente des résistances mécaniques élevées et un coût optimisé sur les grands diamètres. En revanche, elle nécessite une installation plus technique, souvent par traction, et s’adapte moins bien aux réseaux comportant des coudes.

Le choix de la gaine doit toujours être adapté à la réalité terrain.

Résine UV ou vapeur : comment choisir ?

Le choix de la résine dépend du mode de polymérisation et des contraintes chantier.

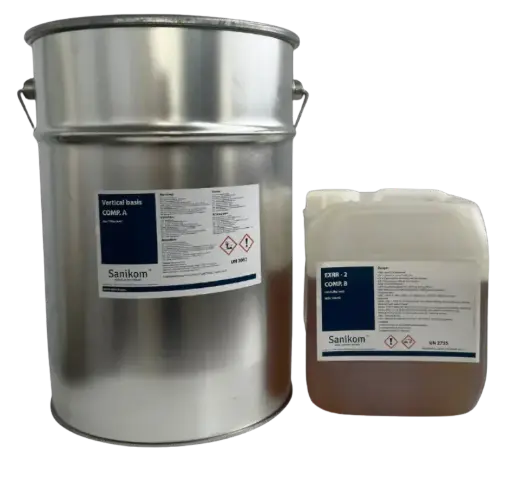

Le gainage vapeur repose généralement sur des résines époxy. Ce type de résine offre une excellente résistance et une grande fiabilité, mais nécessite un temps de préparation et de polymérisation à prendre en compte.

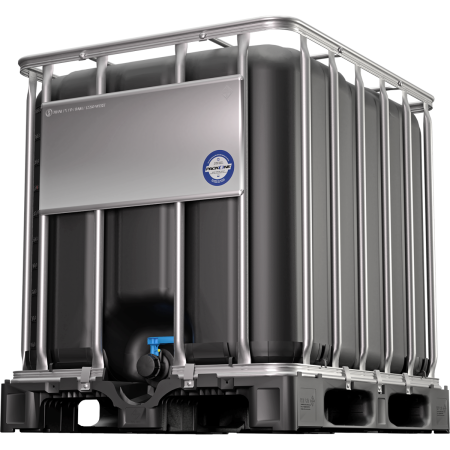

Le gainage UV, quant à lui, utilise des résines spécifiques (polyester, vinylester ou époxy UV). Cette technique permet une polymérisation beaucoup plus rapide, avec un contrôle précis du processus.

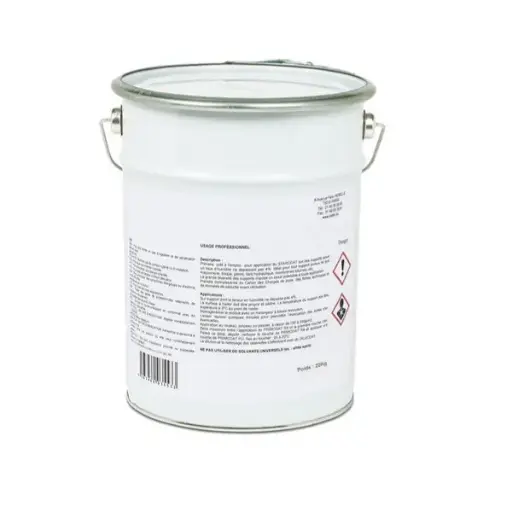

L’époxy UV représente aujourd’hui la solution la plus performante. Elle ne présente pas de retrait lors du durcissement et offre une excellente adhérence à la canalisation, ce qui la rend particulièrement adaptée aux réseaux en immobilier.

En pratique, le choix dépend du compromis entre rapidité, coût et performance.

L’imprégnation de la gaine : une étape clé

Avant son installation, la gaine doit être imprégnée de résine de manière homogène. Cette opération est réalisée à l’aide d’une table de laminage, qui permet de répartir la résine dans toute l’épaisseur de la gaine.

Sur des chantiers en résine époxy, cette imprégnation doit être réalisée juste avant la pose, car la réaction chimique démarre dès le mélange des composants. À l’inverse, les gaines destinées au gainage UV peuvent être préparées en amont, à condition d’être protégées de la lumière.

Une imprégnation maîtrisée est essentielle pour garantir la qualité du chemisage.

Préimprégnation des gaines : un levier de performance sur chantier

L’imprégnation de la gaine est une étape technique essentielle dans un chantier de gainage canalisation. Elle conditionne directement la qualité du chemisage, notamment en termes d’adhérence, d’homogénéité de la résine et de durabilité.

Traditionnellement, cette opération est réalisée sur chantier, en particulier pour les résines époxy, dont la réaction chimique démarre dès le mélange des composants. Cela implique une organisation rigoureuse, mobilise du temps et nécessite un environnement de travail adapté.

Dans ce contexte, la préimprégnation des gaines représente une alternative particulièrement intéressante pour les professionnels souhaitant optimiser leurs interventions.

Externaliser l’imprégnation : gain de temps et fiabilité

La préimprégnation consiste à préparer les gaines en amont du chantier, dans des conditions maîtrisées. Cette opération peut être réalisée en atelier ou confiée à un prestataire spécialisé.

Chez Robocana, nous proposons un service de préimprégnation de gaines en France, permettant aux entreprises d’assainissement de se concentrer pleinement sur la phase d’installation.

Cette approche présente plusieurs avantages. Elle permet tout d’abord de gagner un temps significatif sur chantier, en supprimant une étape technique souvent longue et contraignante. Elle améliore également la régularité de l’imprégnation, grâce à des conditions de travail optimisées et à un contrôle qualité systématique.

Une solution particulièrement adaptée au gainage UV

La préimprégnation est particulièrement pertinente dans le cadre du gainage UV, où les gaines peuvent être préparées plusieurs jours, voire plusieurs semaines à l’avance, à condition d’être protégées des rayonnements UV.

Cette organisation permet de planifier les chantiers plus efficacement et de réduire les temps d’intervention sur site.

Installation de la gaine : réversion ou traction

L’installation de la gaine peut se faire selon deux méthodes principales : la réversion ou la traction.

La réversion est la technique la plus utilisée. Elle consiste à retourner la gaine sur elle-même à l’intérieur de la canalisation à l’aide d’un équipement spécifique.

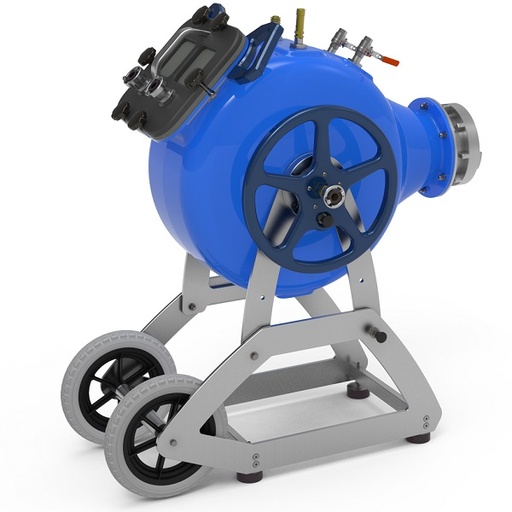

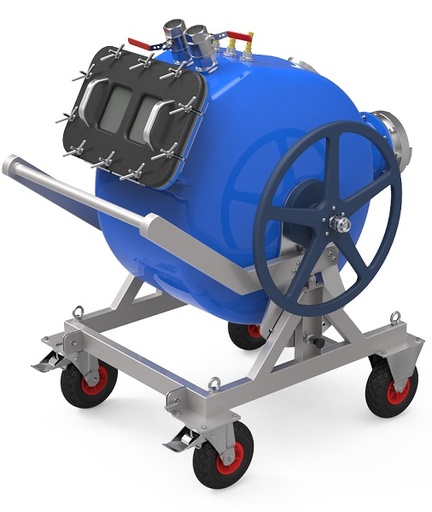

Parmi les solutions disponibles, le bathyscaphe de réversion ou tambour d’inversion est aujourd’hui le plus répandu. Il permet de gérer différentes longueurs de gaine et s’adapte à la majorité des chantiers. Les modèles en composite offrent une meilleure isolation thermique, tandis que les versions métalliques permettent de travailler à des pressions plus élevées.

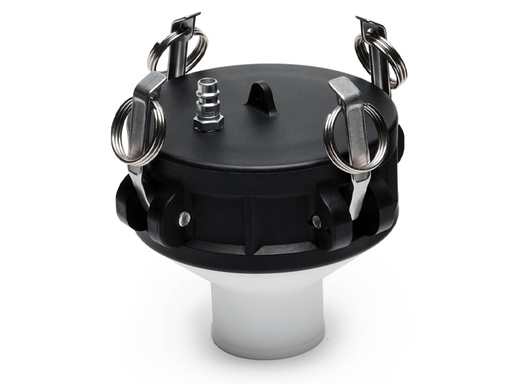

Le canon de réversion, plus compact, est adapté aux interventions courtes ou aux petits diamètres.

Enfin, des systèmes plus spécifiques comme les shooters existent, permettant de travailler sur de très longues distances, mais leur complexité limite leur utilisation.

Le choix du matériel dépend directement de la longueur et du diamètre du chantier.

Les différentes méthodes de polymérisation

La polymérisation est l’étape qui transforme la gaine en une structure rigide et durable.

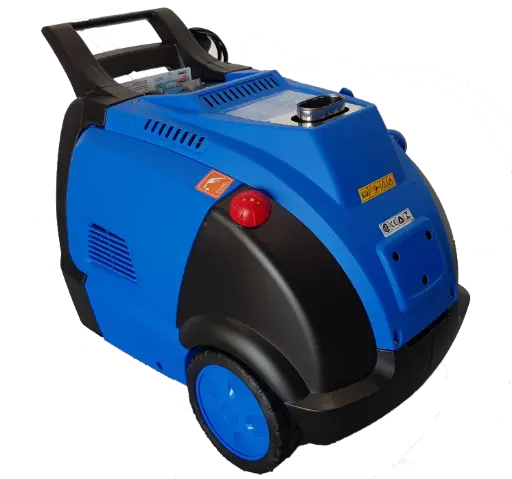

La polymérisation vapeur reste une méthode largement utilisée, fiable et adaptée à de nombreux chantiers. Elle permet une montée en température progressive et un durcissement homogène.

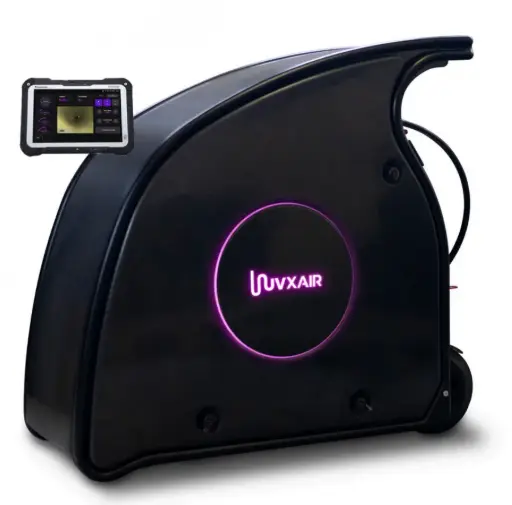

Le gainage UV LED ou lampe UV offre une alternative plus rapide, avec un contrôle précis du durcissement. Cette méthode est particulièrement adaptée aux interventions en milieu urbain où les temps d’intervention doivent être réduits.

D’autres techniques existent, comme l’eau chaude ou les systèmes chauffants, mais restent plus marginales.

Dans quels cas utiliser le gainage de canalisation ?

Le gainage est particulièrement adapté lorsque la canalisation présente des défauts structurels importants sur une longueur significative.

Il est utilisé pour traiter des fissures, des infiltrations, des déformations ou des réseaux vieillissants. Il permet également de rénover entièrement une conduite sans avoir à ouvrir la voirie.

Dans les réseaux urbains ou industriels, c’est une solution privilégiée pour limiter les nuisances tout en garantissant une durabilité élevée.

Gainage vs application de résine : quelle solution choisir ?

Le gainage canalisation et l’application de résine répondent à des besoins différents.

Le gainage permet une rénovation complète avec un renfort structurel, tandis que la résine est utilisée pour des réparations plus localisées ou des traitements d’étanchéité.

Le gainage est plus lourd à mettre en œuvre, mais offre une solution durable sur toute la longueur du réseau. La résine, plus rapide et flexible, est idéale pour des interventions ciblées.

Les deux techniques sont complémentaires et doivent être choisies en fonction du diagnostic initial.

Les étapes d’un chantier de chemisage

Un chantier de chemisage canalisation suit toujours une logique rigoureuse.

Il commence par une inspection caméra, suivie d’un nettoyage ou d’un fraisage pour préparer la conduite. La gaine est ensuite imprégnée, installée puis polymérisée. Enfin, un contrôle final permet de valider la qualité de l’intervention.

Chaque étape conditionne la réussite globale du chantier.

Pourquoi choisir Robocana ?

Robocana accompagne les professionnels dans le choix et la mise en œuvre de solutions de gainage canalisation adaptées à leurs contraintes terrain.

Notre expertise couvre l’ensemble du processus : sélection des gaines, choix des résines, équipements de réversion et solutions de polymérisation.

L’objectif est de vous fournir une solution cohérente, performante et adaptée à votre réalité chantier.

Demande de devis

Chaque projet de chemisage étant spécifique, il est essentiel de prendre en compte plusieurs paramètres : diamètre, longueur, type de réseau et contraintes d’accès.

Une analyse technique permet de définir la solution la plus adaptée à votre chantier.

Qu’est-ce que le chemisage canalisation ?

C’est une technique de réhabilitation sans tranchée qui consiste à créer un nouveau tuyau à l’intérieur de l’ancien.

Quelle différence entre UV et vapeur ?

Le gainage UV est plus rapide, la vapeur est plus flexible et plus accessible.

Quels diamètres peut-on traiter ?

Le chemisage couvre généralement du DN 70 jusqu’aux grands collecteurs.

Le gainage remplace-t-il la canalisation ?

Non, il la rénove de l’intérieur en créant une nouvelle structure. Il permet à la canalisation de retrouver ces propriétés mécaniques.

Faut-il préparer la canalisation avant gainage ?

Oui, le nettoyage et le curage sont indispensables.
