Caméra d’Inspection Canalisation : diagnostic professionnel des réseaux EU/EP

La caméra d’inspection canalisation est aujourd'hui l'outil de référence pour les professionnels de l’assainissement. Elle permet de visualiser l’intérieur des réseaux d'eaux usées (EU) et d'eaux pluviales (EP) afin d’identifier précisément les défauts sans aucune destruction.

Pourquoi utiliser une caméra d’inspection de réseau ?

L’utilisation d’une caméra inspection réseau s’inscrit dans une méthodologie rigoureuse :

Inspection → Diagnostic → Intervention → Contrôle → Rapport.

Elle est indispensable pour :

• Détecter un bouchon ou une obstruction.

• Identifier un écrasement, un décalage de joint ou une fissure.

• Localiser une infiltration ou un défaut structurel.

• Contrôler l’état des conduites après une intervention de curage.

• Produire un rapport client détaillé incluant photos, vidéos et métrage.

Les différents scénarios d'utilisation sur le terrain

1. Diagnostic initial : Indispensable en cas de réseau bouché ou d’écoulement lent. Par exemple, sur une canalisation DN100 en immeuble, elle permet d'identifier un bouchon de tartre avant de lancer un curage.

2. Contrôle après travaux : Permet de valider la qualité d'un curage ou d'un nettoyage.

3. Avant réhabilitation (chemisage) : Permet de vérifier l’état de surface pour garantir l’adhérence de la résine.

4. Après chemisage : Permet de vérifier le résultat du chemisage si l’application de résine, la pose de manchette ou bien la pose de gaine c’est bien déroulé. De plus, la caméra d’inspection de canalisation va permettre de présenter un rapport détaillé à vos clients.

5. Recherche et localisation : Grâce à une sonde 512 Hz ou 33 kHz, il est possible de localiser précisément un défaut depuis la surface sur une canalisation enterrée.

Comment choisir sa caméra d'inspection (jonc poussé) ?

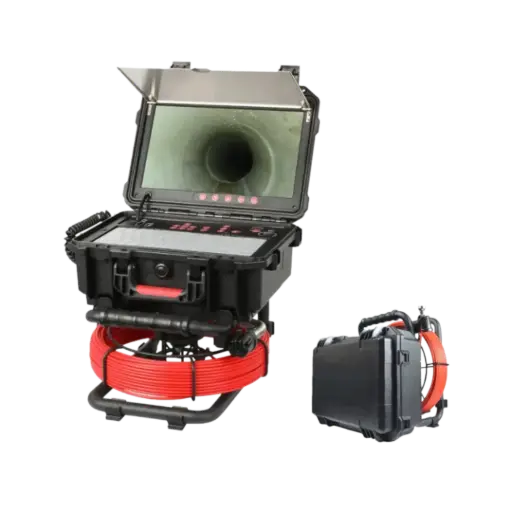

Le système de caméra poussé repose sur un jonc semi-rigide, une tête étanche et un écran de contrôle. Le choix du matériel dépend de plusieurs facteurs clés :

Le diamètre (DN) et la longueur du jonc

• Pour une canalisation de DN 50 à 100 : Nécessite une tête compacte et un jonc suffisamment souple pour passer plusieurs coudes.

• Pour une canalisation de DN 100 à 200 : Utilisation d'une tête standard avec un éclairage plus puissant et un jonc moins souple pour gagner en force de poussée.

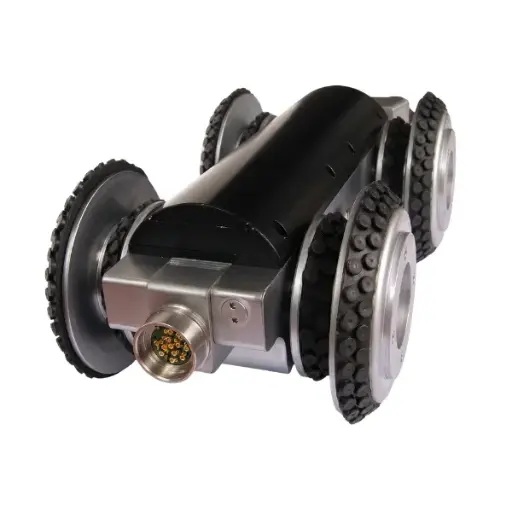

• Longueur : Choisissez entre 20 et 30 m pour l’intérieur, et entre 30 et 60 m pour les branchements et collecteurs. Au-delà, l’utilisation de chariots motorisés est recommandé.

La technologie de la tête de caméra

• Tête axiale : La solution la plus économique, robuste et adaptée à la majorité des chantiers.

• Tête rotative (360°) : Idéale pour inspecter les piquages et réaliser des diagnostics approfondis.

• Tête autonivelante : Elle assure une image toujours droite (fil d'eau), facilitant grandement la lecture des rapports.

Les têtes axiale et rotative peuvent également être autonivelante.

La rigidité du jonc : Un point critique

Il est crucial de trouver le bon équilibre pour utiliser la caméra a son plein potentiel :

• Un jonc trop souple limitera la force de poussée sur les longues distances mais permettra de passer plus facilement des coudes.

• Un jonc trop rigide risquerait de bloquer dans les coudes serrés même si il permet d’avoir une meilleure force de poussée.

Notre sélection de caméras d'inspection professionnelles Robocana

Pour répondre à chaque contrainte terrain, Robocana propose une gamme de matériels adaptés aux diamètres allant du DN50 au DN200.

Caméras Compactes et Flexibles

Idéales pour les petits diamètres et les accès contraints :

• Série MiniFlex2 : Disponible avec des têtes de Ø19 mm ou Ø36 mm, parfaite pour une navigation fluide dans les conduits étroits.

• Caméra Ø12.8 mm : Notre solution la plus fine pour les inspections de précision.

Nos caméras Vivax

Pour les professionnels exigeants en termes de qualité d'image et de robustesse :

• Vivax vCam-6 HD : Une solution haut de gamme offrant une imagerie haute résolution pour des diagnostics clairs.

• Vivax vCamMX HDR : Un système compact et polyvalent, alliant technologie HDR et portabilité.

Caméras à Tête Rotative et Spécifiques

Pour une vision complète à 360° et l'inspection des piquages :

• Ensemble TechWorm S : Équipé d'une tête rotative pour explorer chaque recoin de la canalisation.

• Caméra bi-technologie : Modèle combinant tête rotative et axiale Ø28 mm pour une polyvalence maximale.

Localisation et Détection

• Détecteur vLoc3-Cam : L'outil indispensable pour localiser précisément vos caméras équipées d'une sonde 512 Hz depuis la surface.

Notre sélection de caméras d'inspection professionnelles Robocana

Pour répondre à chaque contrainte terrain, Robocana propose une gamme de matériels adaptés aux diamètres allant du DN50 au DN200.

Conseils d’experts et erreurs à éviter

Pour optimiser vos chantiers, nos experts recommandent :

• Privilégiez une caméra simple et fiable pour l'usage quotidien.

• Réservez la caméra 360° pour les diagnostics complexes afin de préserver sa mécanique plus fragile.

• N'oubliez jamais la localisation par sonde pour les interventions en extérieur.

• Attention : Dans une eau très chargée, la caméra perd son efficacité ; un curage préalable est alors nécessaire.

Pourquoi faire confiance à Robocana ?

Choisir Robocana, c'est opter pour une expertise terrain réelle et un accompagnement technique personnalisé. Nous sélectionnons des caméras adaptées à vos contraintes réelles pour optimiser vos interventions.

FAQ : Questions fréquentes sur l'inspection vidéo

À quoi sert la sonde 512 Hz ou 33 kHz ?

Elle localise précisément la tête de caméra depuis la surface pour repérer un défaut ou un bouchon exact.

Une caméra autonivelante est-elle vraiment utile ?

Oui, elle améliore la lisibilité de l’image et permet de créer des rapports professionnels beaucoup plus clairs.

Peut-on inspecter après un fraisage ?

C’est indispensable pour vérifier la qualité de l’intervention et valider la suite du chantier (comme une réhabilitation).
