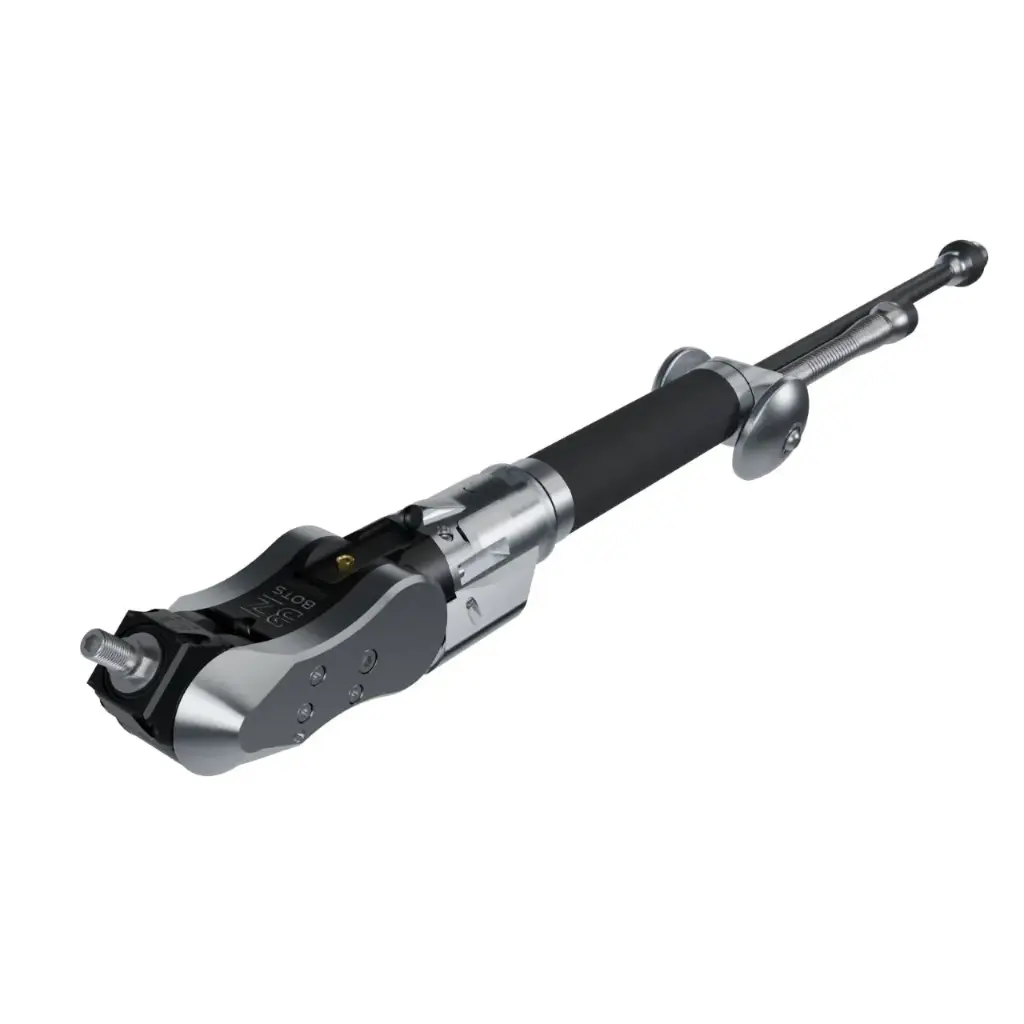

- Robot de fraisage DN 100 - 150 BZ LIGHT
Robot de fraisage DN 100 - 150 BZ LIGHT
https://www.robocana.com/shop/cbz-pack-01-robot-de-fraisage-dn-100-150-bz-light-134080 https://www.robocana.com/web/image/product.template/134080/image_1920?unique=99fe6eaRobot de fraisage pour canalisations DN100 à DN150 avec caméra intégrée
Robot de fraisage pour canalisations DN100 à DN150 avec caméra intégrée
- 2 centreurs :
- DN100
- DN150
- 3 outils abrasifs :
- 2 râpes cloche Ø 30 h 15 et Ø45 h20
- 1 fraise boule Ø26 h16/ Fem 3/8" UNF / grain 16 / sans adaptateur
- 2 outils béton :
- 1 fraise boule Ø 36 h 37 5 segments
- 1 fraise boule Ø 46 h 47 12 segments/ Fem 3/8" UNF / sans adaptateur
- 2 modules de sortie dont un rallongé (DN100 et 160)
- Poignée de pilotage
- Visserie de rechange
Documents
Robot de fraisage canalisation BZ Light
Le BZ Light est un robot de fraisage canalisation mécanique conçu pour les interventions dans les réseaux de DN100 à DN150. Il permet de réaliser des opérations de fraisage, de découpe, de réouverture de branchements et d’élimination localisée d’obstacles directement depuis l’intérieur de la canalisation.
Contrairement à un système de curage, le robot agit directement sur la matière grâce à une fraise positionnée sous contrôle caméra. Il est notamment utilisé lors des travaux de réhabilitation sans tranchée et après un chemisage de canalisation.
Fraisage sous caméra
La caméra intégrée permet de visualiser en temps réel la position de la fraise et la zone de travail à l’intérieur de la canalisation.
Robot mécanique
Le BZ Light exploite la rotation et le couple du Mini Miller Picote pour entraîner les différents outils de fraisage.
Réseaux complexes
Sa conception compacte permet d’intervenir dans des canalisations horizontales ou verticales et de franchir plusieurs coudes à 90°.
À quoi sert un robot de fraisage canalisation ?
Un robot de fraisage canalisation intervient lorsqu’un obstacle ou une zone précise doit être découpé mécaniquement : branchement recouvert par un liner, résidus de béton, revêtement endommagé ou matière nécessitant une intervention localisée.
Retrouvez également la catégorie robots de fraisage canalisation pour comparer les différentes solutions proposées par ROBOCANA.
Robot de fraisage canalisation DN100 à DN150
Le BZ Light est conçu pour intervenir dans les canalisations DN100 à DN150. Cette plage de diamètres est particulièrement adaptée aux branchements, aux réseaux immobiliers et aux canalisations nécessitant une solution compacte capable de franchir des changements de direction.
Robot fraisage canalisation DN100
En DN100, le centreur dédié permet de stabiliser le BZ Light pour les opérations de fraisage, de découpe et de réouverture. Son format compact est particulièrement intéressant dans les réseaux comportant des coudes.
Robot fraisage canalisation DN150
En DN150, le centreur correspondant maintient le robot dans la canalisation afin de positionner précisément l’outil devant la zone à travailler.
| Type d’équipement | Robot de fraisage mécanique pour canalisation |
|---|---|
| Diamètres de travail | DN100 à DN150 |
| Centreurs | DN100 et DN150 fournis |
| Portée standard | Jusqu’à 16 m |
| Portée avec extension | Jusqu’à 26 m |
| Passage des coudes | Jusqu’à 90° selon la configuration du réseau |
| Caméra | Module caméra intégré |
| Entraînement | Picote Mini Miller +C HD |
| Rotation maximale du système | Jusqu’à 2 900 tr/min |
| Réglage de la tête | Orientation manuelle de 0° à 90° |
| Levée du bras | Commande pneumatique |
| Transport | Robot et accessoires regroupés dans une mallette compacte |
La portée, le franchissement des coudes et l’efficacité du fraisage dépendent du diamètre intérieur réel, de la géométrie du réseau, du matériau et de l’outil utilisé.
Réglage du Mini Miller avec le BZ Light
Le guide de démarrage ROBOCANA recommande de régler le Mini Miller sur la vitesse 5, soit environ 2 400 tr/min lors de l’utilisation du BZ Light. Le centreur correspondant au diamètre de la canalisation doit également être installé avant l’intervention.
Le BZ Light est conçu pour fonctionner avec un Mini Miller Picote compatible. Découvrez également le Mini Miller Picote .
Robot de fraisage chemisage et réouverture de branchements
Lors d’un chemisage de canalisation, le liner recouvre temporairement les branchements raccordés au réseau principal. Une fois la gaine polymérisée, ces ouvertures doivent être localisées puis recréées.
Le BZ Light peut alors être utilisé comme robot de réouverture canalisation pour fraiser localement le liner et rétablir le passage au niveau des branchements et des piquages.
Robot fraisage branchement
La caméra intégrée permet de repérer le branchement puis de guider précisément la fraise jusqu’au point à réouvrir.
Robot fraisage chemisage
Après polymérisation de la gaine, le BZ Light permet de retirer localement le liner afin de restituer les connexions existantes.
Réouverture sous contrôle caméra
L’opérateur visualise la découpe en temps réel afin de contrôler la progression de l’outil dans la zone du piquage.
Robot de réouverture canalisation après gainage
La réouverture de branchements constitue l’un des usages principaux du BZ Light. Le robot est poussé dans la canalisation jusqu’à la zone d’intervention, puis son bras et sa tête de fraisage sont positionnés devant l’ouverture à recréer.
Peut-on réouvrir un branchement après chemisage ?
Oui. Le BZ Light est spécifiquement prévu pour la réouverture de piquages et branchements après gainage.
Quel robot utiliser pour une réouverture en DN100 ?
Le BZ Light couvre les réseaux DN100 à DN150 et dispose d’un centreur DN100 destiné à cette configuration.
Le fraisage peut-il être réalisé après CIPP ?
Oui. Après polymérisation du liner, le robot permet de découper localement la gaine afin de restaurer les piquages recouverts pendant le chemisage.
Pour aller plus loin, consultez notre article : Robot de fraisage pour canalisations : le BZ Light .
Fraise béton canalisation : fraisage avec le BZ Light
Le BZ Light peut également être utilisé pour le fraisage du béton dans une canalisation. Sa valise comprend des outils diamantés destinés aux matériaux durs, permettant de traiter certaines accumulations ou obstacles localisés dans les réseaux DN100 à DN150.
Une fraise béton canalisation doit être choisie selon la nature et la quantité de matériau, le diamètre intérieur disponible, la canalisation existante et les possibilités de positionnement du robot.
Fraisage béton canalisation
Les outils diamantés permettent de travailler sur des matériaux durs comme le béton en positionnant la fraise directement sous contrôle caméra.
Gaine endommagée
Le BZ Light peut également retirer ou reprendre localement certaines parties de revêtements ou de gaines présentant un défaut.
Fraises carbure
Plusieurs outils en carbure sont fournis pour les opérations courantes de fraisage et de découpe.
Fraises diamant
Les têtes diamantées Ø36 mm et Ø46 mm sont destinées aux travaux nécessitant un outil adapté aux matériaux durs.
Outils de fraisage livrés avec le BZ Light
- Tête carbure Ø26 × 29 mm : outil de fraisage à bille.
- Tête carbure Ø30 × 15 mm : tête demi-bille.
- Tête carbure Ø46 × 32 mm : tête demi-bille de plus grand diamètre.
- Fraise diamant Ø36 mm : outil prévu pour les matériaux durs comme le béton.
- Fraise diamant Ø46 mm : seconde configuration diamantée destinée aux travaux de fraisage plus importants.
Peut-on fraiser du béton sans ouvrir la canalisation ?
Selon la configuration du chantier, le robot permet d’intervenir depuis l’intérieur du réseau sans excavation au droit de l’obstacle. La faisabilité dépend toutefois de l’accès, du diamètre, du nombre de coudes, de la quantité de béton et de l’état de la canalisation.
Consultez également notre guide : Fraisage du béton en canalisation : méthode et matériel .
