Retirer le béton depuis l’intérieur de la canalisation
Le principe consiste à faire travailler une fraise sur le dépôt pour le réduire en fragments, puis à évacuer les résidus. Lorsque la configuration le permet, cette intervention peut éviter une ouverture du sol pour accéder à l’obstacle. Picote propose notamment des outils dédiés au retrait du béton, du mortier et d’autres obstructions minérales.
L’objectif est de retirer le matériau qui encombre le passage en préservant la canalisation existante. La possibilité d’intervenir sans excavation se vérifie donc au cas par cas : un accès insuffisant ou un réseau trop dégradé peuvent conduire à retenir une autre solution.
Quel matériel utiliser pour fraiser du béton
Le choix se fait sur un ensemble complet : machine d’entraînement, robot ou câble, fraise et dispositif de visualisation. Le diamètre nominal ne suffit pas ; il faut aussi considérer le passage réellement disponible, les coudes, la distance à atteindre et le matériau de la canalisation.
Un robot pour positionner la fraise sous contrôle caméra
Le BZ LIGHT présenté sur le site ROBOCANA est destiné aux canalisations DN 100 à DN 150. Il comprend un module caméra et nécessite un Mini Miller Picote avec caméra ainsi qu’un petit compresseur de 10 bar. Sa valise inclut notamment deux outils béton. La configuration exacte et les accessoires se choisissent selon l’intervention.
Chez Picote, le Mini Multi-Cutter illustre également cette approche : un robot positionné à l’aide de joncs et d’une poignée, avec un retour caméra et un bras commandé par air comprimé. Le fabricant le destine notamment au retrait de béton dans les petites canalisations.
Le choix de la fraise doit tenir compte du robot et de la canalisation.
Un outil sur câble pour une autre configuration de travail
Un Twister Concrete Remover constitue une autre solution. Picote le présente pour le retrait du béton avec le Maxi Miller et un câble de Ø 12 mm. Cette compatibilité est spécifique : on ne transpose pas un outil ou un réglage d’une machine à une autre.
Les étapes du fraisage du béton dans une canalisation
1 Examiner la canalisation et localiser l’obstacle
L’inspection préalable sert à repérer la zone à traiter et les parties visibles de la canalisation. On recherche notamment les changements de direction, les branchements et les défauts susceptibles de compliquer le travail. Si le béton masque la suite du réseau, l’état de cette portion reste à vérifier au fur et à mesure de l’avancement.
2 Préparer un ensemble compatible
Choisir la fraise pour le matériau à retirer et vérifier son montage, son état et sa compatibilité avec l’équipement. Préparer le centrage, le retour caméra et l’accès nécessaire à la récupération des débris. La notice du matériel utilisé reste la référence pour l’installation et les réglages ; une vidéo de démonstration ne la remplace pas. [1, 4]
3 Fraiser progressivement en gardant la maîtrise du contact
La fraise doit enlever la matière de façon contrôlée. Dans son manuel Mini Multi-Cutter, Picote recommande un effort modéré afin que l’outil coupe sans rebondir. Le retour caméra aide à vérifier la position de la tête et l’avancement. Une mauvaise visibilité doit conduire à rétablir une image exploitable avant de poursuivre.
Il n’existe pas de vitesse universelle pour « fraiser du béton ». Le régime et la progression dépendent de l’outil, de la machine et du dépôt. Les indications d’un manuel Twister, par exemple, ne deviennent pas automatiquement celles d’un robot équipé d’une fraise boule.
4 Dégager la zone de coupe et évacuer les résidus
Le fraisage produit des fragments qui doivent être retirés de la zone de travail. Le manuel Twister prévoit des retraits périodiques de l’outil pour dégager les débris, ainsi que des pauses pour nettoyer et laisser refroidir le matériel. La méthode d’évacuation se prépare en fonction des accès, sans simplement repousser les résidus plus loin dans le réseau.
5 Contrôler le résultat avant la remise en service
Une fois les débris évacués, une nouvelle inspection permet de rechercher les dépôts restants et d’examiner les parois accessibles. Le contrôle porte sur toute la zone traitée, pas uniquement sur le passage créé au centre du béton. Si un défaut est découvert, il faut évaluer le besoin de réparation avant de considérer l’intervention comme terminée.
La préparation comprend aussi les protections adaptées aux projections, au bruit et aux poussières. Les opérations sur la tête de fraisage ou la maintenance se réalisent après mise en sécurité de l’équipement conformément à sa notice.
Notre démonstration dans une canalisation en fonte DN 125

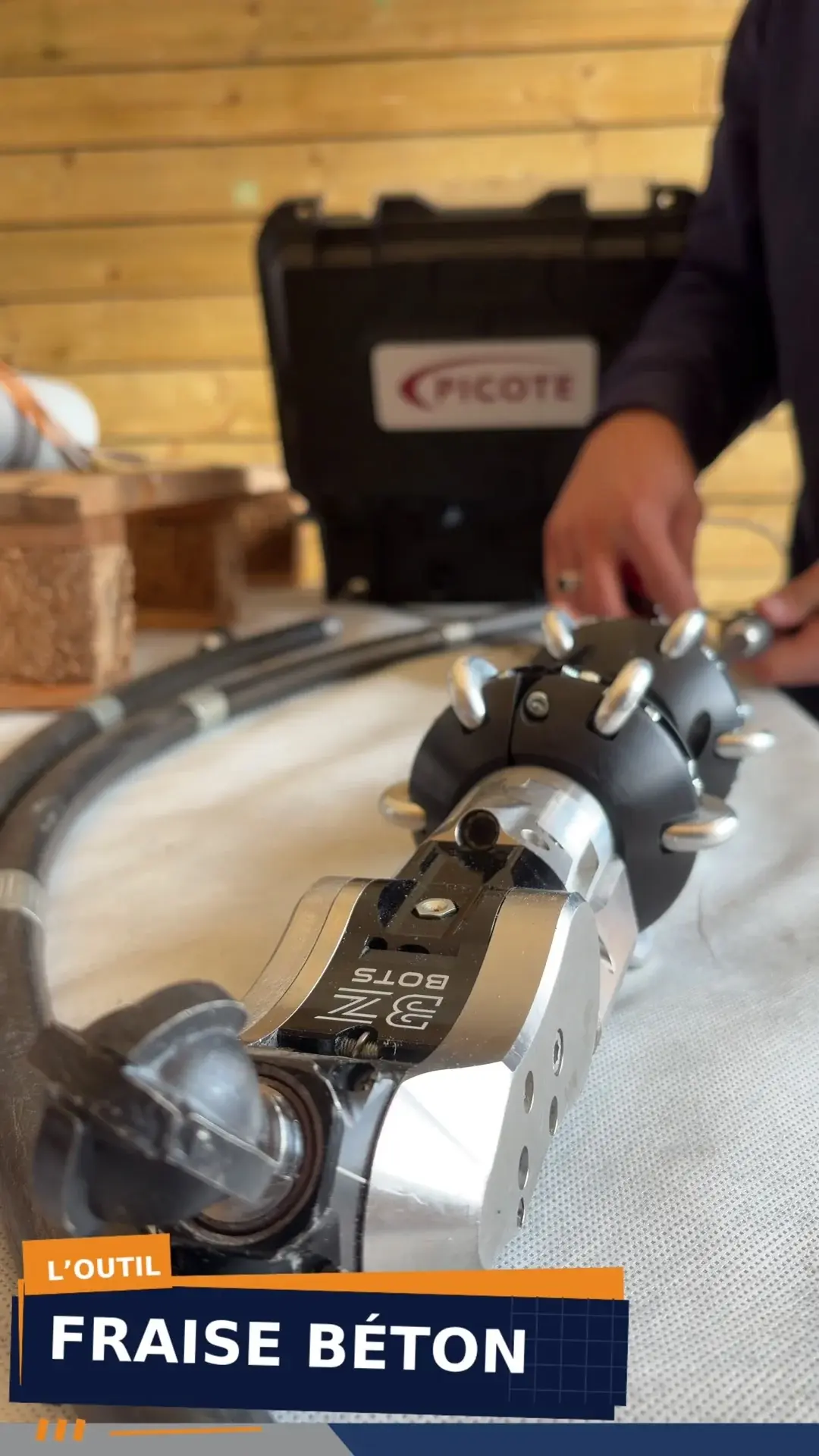

Dans notre vidéo, le BZ Light est présenté avec une fraise béton. Les séquences montrent la préparation du matériel, le travail vu par caméra et l’évacuation des fragments depuis une section de canalisation en fonte DN 125.

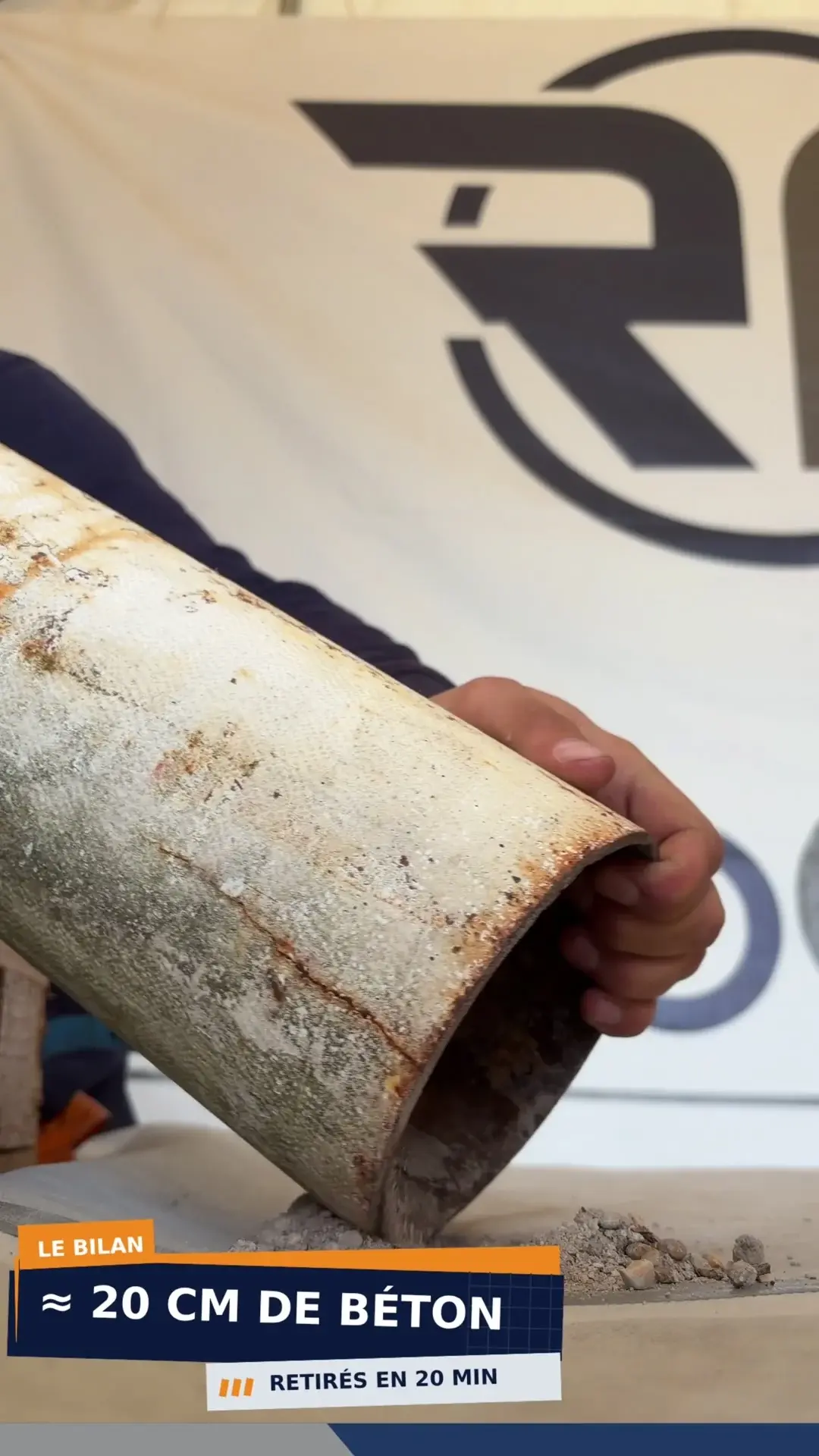

Le bilan annoncé est d’environ 20 cm de béton retirés en 20 minutes. C’est le résultat de cette démonstration. Il ne correspond pas à un temps forfaitaire d’intervention : sur un chantier, le diagnostic, l’installation, l’accès, le nettoyage et les contrôles s’ajoutent au travail de fraisage.

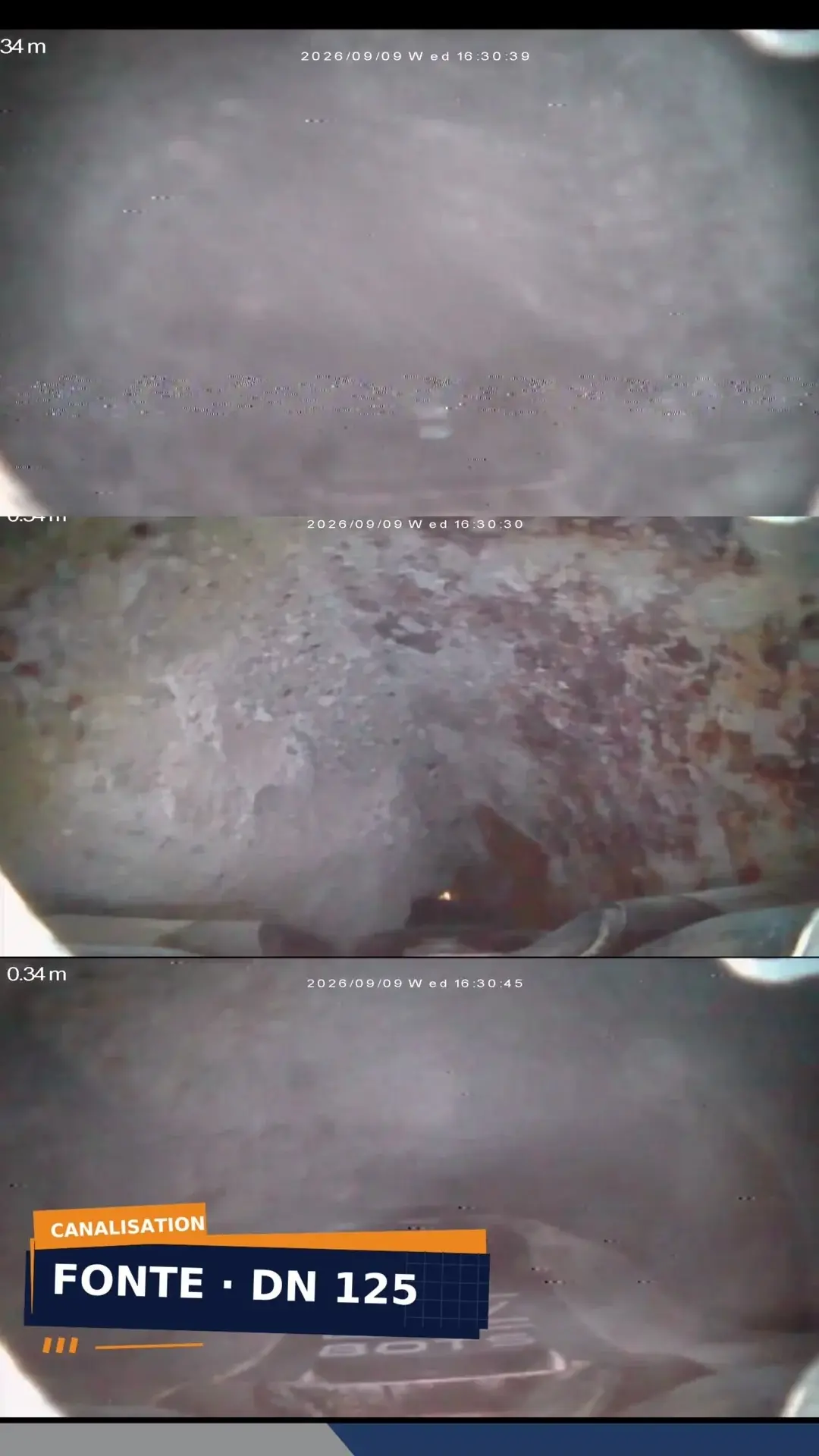

Vues caméra du fraisage et évacuation des fragments — extraits de la vidéo ROBOCANA.
La quantité de béton, sa composition, sa position et la géométrie du réseau influencent le déroulement du travail. Cette démonstration permet de visualiser le principe ; elle ne suffit pas à prévoir la durée d’un autre chantier.
Retrouvez la démonstration vidéo pour observer le matériel et le déroulement du fraisage.
Questions fréquentes sur le fraisage du béton
Retirer du béton sans ouvrir la canalisation
Le fraisage intérieur peut éviter une ouverture lorsque le réseau est accessible et que son état le permet. Ce n’est pas une garantie applicable à toutes les situations. Le diagnostic détermine si la canalisation peut être conservée et traitée avec l’équipement envisagé.
Les canalisations compatibles avec le fraisage
Une démonstration dans de la fonte ne valide pas à elle seule l’emploi du même outil dans du PVC ou dans une canalisation déjà chemisée. Le matériau, l’état des parois et le revêtement doivent être pris en compte dans le choix de la tête et de la méthode.
La différence entre fraisage et réparation
Retirer le béton libère le passage, mais ne répare pas une fissure ou une fuite. Si le contrôle met en évidence un défaut, une solution de réhabilitation peut être étudiée séparément. ROBOCANA propose notamment des solutions de réparation ponctuelle et de gainage.
Choisir votre équipement avec ROBOCANA
Vous devez intervenir sur une canalisation obstruée par du béton ? Transmettez-nous le DN, le matériau, les accès disponibles et, si possible, les images de l’inspection. Ces éléments nous aideront à vous orienter vers une solution de fraisage adaptée et à vérifier la compatibilité des accessoires.
ROBOCANA vous accompagne dans le choix et la mise en œuvre de vos équipements de réhabilitation de canalisations. Contactez notre équipe au 02 99 64 36 10 ou à contact@robocana.com.
