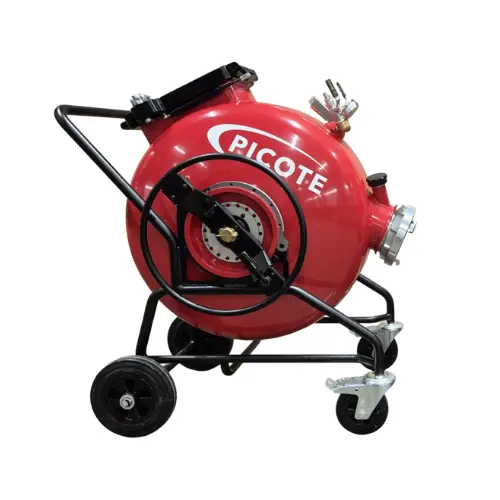

Bathyscaphe aluminium ∅780
https://www.robocana.com/shop/bathyscaphe-aluminium-780-142463 https://www.robocana.com/web/image/product.template/142463/image_1920?unique=8fd07c4Tambour d’inversion grand format Ø780 pour chemisage
Tambour d’inversion grand format Ø780 pour chemisage
- Ouverture rapide en 2 étapes
- Très grande capacité de gaine
- Construction aluminium : léger + robuste
- Multi-port : CCTV / câble chauffant / vapeur
- Pression de service : 1,7 bar
- Connexions disponibles : Storz 6" ou Camlock 6"
- Certifié CE
Documents
Tambour d’inversion grande capacité Picote Ø780
Le Bathyscaphe Picote Ø780 est un tambour d’inversion grande capacité conçu pour la mise en place de gaines CIPP sur des chantiers nécessitant des longueurs importantes de liner.
Sa capacité peut atteindre environ 101 m de gaine DN100, ce qui le distingue clairement des tambours plus compacts de la gamme Picote. Il est ainsi particulièrement adapté aux opérations de chemisage de canalisation sur grande longueur.
Jusqu’à 101 m en DN100
Le volume du tambour permet d’accueillir une très grande longueur de liner DN100, selon le type et l’épaisseur de la gaine.
Chemisage longue longueur
Sa capacité limite les contraintes liées au stockage du liner sur les chantiers de réhabilitation étendus.
Tambour mobile
Malgré son volume important, le Ø780 est monté sur un chariot avec grandes roues pour faciliter son déplacement sur chantier.
Tambour d’inversion pour gainage CIPP
La gaine imprégnée de résine est chargée dans le tambour puis inversée progressivement dans la canalisation grâce à la pression d’air. Le liner se retourne sur lui-même et vient se plaquer contre les parois du réseau existant.
Après installation, la gaine est maintenue dans sa position pendant la polymérisation de la résine, afin de créer une nouvelle canalisation à l’intérieur de l’ancienne.
Retrouvez tous les équipements pour le gainage et le chemisage de canalisation disponibles chez ROBOCANA.
Tambour d’inversion canalisation DN50 à DN225
Le Picote Ø780 couvre les canalisations de DN50 à DN225. Cette plage permet de l’utiliser sur de nombreux chantiers de chemisage, des réseaux de petit diamètre jusqu’aux canalisations d’assainissement plus importantes.
Tambour inversion DN100
Le DN100 constitue l’un des principaux atouts du Ø780 : sa capacité indicative peut atteindre 101 m de gaine DN100.
Tambour inversion DN150
Le Picote 780 peut également recevoir des gaines destinées au chemisage de réseaux DN150, avec une capacité dépendant de l’épaisseur et du type de liner.
Tambour inversion DN200
Sa plage de fonctionnement couvre également le DN200, permettant de travailler sur des réseaux d’assainissement de diamètre supérieur.
Jusqu’au DN225
Le tambour Ø780 couvre une plage allant jusqu’au DN225. Pour les diamètres allant jusqu’au DN300, le Picote Ø780 Large est plus adapté.
Une capacité adaptée aux longues gaines
La capacité d’un tambour ne dépend pas uniquement du diamètre nominal de la canalisation. L’épaisseur du liner, sa structure, sa largeur et son chargement influencent directement la longueur pouvant être placée dans le tambour.
La capacité de 101 m en DN100 est une estimation. Elle peut varier selon la gaine utilisée et les conditions de préparation.
Comparer les Bathyscaphes Picote
La gamme Picote comprend plusieurs tambours d’inversion CIPP permettant d’adapter le volume du tambour, le diamètre de canalisation et la capacité de liner aux caractéristiques du chantier.
Picote 550 ou Picote 780 ?
Les deux modèles couvrent une plage de diamètres similaire, mais la principale différence réside dans leur capacité de gaine.
Le Ø550 est plus compact et offre déjà une capacité importante, tandis que le Ø780 privilégie les grandes longueurs de liner et peut accueillir jusqu’à environ 101 m en DN100.
Picote 780 ou 780 Large ?
Le Ø780 classique est particulièrement intéressant lorsque la priorité est la longueur de gaine.
Le Ø780 Large répond à un autre besoin : augmenter le volume disponible pour les gaines de grand diamètre et étendre la plage jusqu’au DN300.
Retrouvez également tout le matériel Picote pour le chemisage et la réhabilitation de canalisations .
Caractéristiques du Bathyscaphe Picote Ø780
| Type | Tambour d’inversion grande capacité pour gainage CIPP |
|---|---|
| Diamètre du tambour | Ø780 mm |
| Plage de canalisation | DN50 à DN225 |
| Capacité indicative DN100 | Jusqu’à environ 101 m de gaine DN100 |
| Pression maximale | 1,7 bar / 25 PSI |
| Construction | Aluminium |
| Poids | Environ 65 kg selon la fiche technique ROBOCANA |
| Dimensions | 624,5 × 917,5 × 1 131 mm |
| Raccordement | 6" Storz ou 6" Camlock |
| Polymérisation | Air ambiant, eau chaude ou vapeur |
| Multi-port | CCTV, câble Smart Heat ou système vapeur |
| Porte | Grande porte rectangulaire à ouverture rapide en deux étapes |
| Visualisation | Grande fenêtre permettant de contrôler l’intérieur du tambour sans ouvrir la porte |
| Certification | CE |
Porte à ouverture rapide
Le Ø780 dispose d’une grande porte rectangulaire facilitant le chargement de longues gaines. Une fenêtre permet également de contrôler l’intérieur du tambour sans ouvrir l’équipement.
Port multifonction
Le multi-port permet d’intégrer différents équipements lors de l’inversion ou de la polymérisation : caméra CCTV, câble Smart Heat ou système vapeur.
Cônes et raccordements
Le système est disponible en 6" Storz ou 6" Camlock. Des cônes d’inversion et adaptateurs permettent d’adapter le montage au diamètre de gaine et à la configuration du chantier.
Quel tambour utiliser pour une longue gaine DN100 ?
Le Picote Ø780 est particulièrement adapté aux grandes longueurs, avec une capacité indicative pouvant atteindre environ 101 m de liner DN100.
Quelle différence entre le Ø550 et le Ø780 ?
Les deux modèles couvrent le DN50 à DN225, mais le Ø780 offre un volume nettement supérieur pour les longues gaines.
Quelle est la pression maximale du Picote 780 ?
La pression maximale indiquée pour le Ø780 est de 1,7 bar. La pression réellement utilisée doit être adaptée à la gaine et au procédé d’installation.
Peut-on utiliser la vapeur avec le Bathyscaphe 780 ?
Oui. Le multi-port du tambour permet l’intégration d’un système vapeur lorsque le liner et la résine utilisés sont compatibles avec ce mode de polymérisation.
Comparez le Ø780 avec le Bathyscaphe Picote Ø340 , le Bathyscaphe Picote Ø550 ou le Bathyscaphe Picote Ø780 Large .
