Gamme de packers et joncs : comment choisir le bon matériel pour vos réparations sans tranchée ?
La réparation ponctuelle des canalisations nécessite un matériel fiable, précis et adapté à la configuration du réseau. Dans ce type d’intervention, les packers et les joncs de poussée jouent un rôle essentiel : ils permettent d’acheminer et de positionner une manchette imprégnée de résine exactement à l’endroit à réparer.
Selon la nature du chantier, le choix du matériel peut fortement varier. Un branchement domestique, un collecteur, une canalisation avec plusieurs coudes ou un changement de direction ne nécessitent pas les mêmes équipements. Il est donc indispensable de choisir le bon type de packer, droit ou coudé, mais aussi le bon outil de poussée : canne, jonc, flexible ou accessoire anti-rotation.
Dans cet article, nous vous aidons à mieux comprendre les différentes gammes de packers, de cannes et de joncs disponibles afin de sélectionner la solution la plus adaptée à vos interventions de réhabilitation ponctuelle.
Qu’est-ce qu’un packer et à quoi sert-il ?
Un packer est un ballon de mise en place utilisé pour appliquer une manchette de réparation à l’intérieur d’une canalisation. Une fois la manchette positionnée sur le packer, celui-ci est poussé jusqu’à la zone endommagée, puis gonflé afin de plaquer la réparation contre la paroi du réseau.
Après le temps de polymérisation de la résine, le packer est dégonflé puis retiré. La manchette reste en place et permet de renforcer localement la canalisation, sans terrassement ni remplacement complet de la conduite.
Le choix du packer dépend principalement de plusieurs critères :
- le diamètre de la canalisation ;
- la longueur de la réparation à réaliser ;
- la présence ou non de coudes ;
- la distance d’accès jusqu’à la zone à réparer ;
- le type de manchette utilisée ;
- la nécessité d’un passage central, de roues ou d’un système anti-rotation.
Les packers droits : pour les sections rectilignes et les collecteurs
Les packers droits sont principalement utilisés dans les sections de canalisation rectilignes ou légèrement courbées. Ils sont particulièrement adaptés aux collecteurs, aux branchements peu sinueux et aux réparations ponctuelles nécessitant une bonne stabilité de pose.
Packer manchette 3D Sanikom
Les packers manchettes 3D Sanikom sont conçus pour les branchements domestiques et les collecteurs. Leur membrane flexible, associée à des extrémités arrondies, facilite le passage dans les réseaux et permet de franchir de légères courbures.
Ces modèles sont équipés d’un coupleur norme Europe. Ils sont proposés sans passage central et sans roues. Les longueurs disponibles vont de 0,6 m à 5 m, avec la possibilité d’aller jusqu’à 8 m sur demande. La pression de gonflage conseillée est de 2,5 bar.
La membrane est marquée à chaque extrémité afin d’indiquer la zone utilisable selon le diamètre de travail. Elle peut également être remplacée facilement en cas d’usure ou de dommage. Les diamètres disponibles couvrent une large plage, du DN35 au DN400, ce qui permet de répondre à la majorité des besoins en réseaux domestiques et petits collecteurs.
Ce type de packer convient particulièrement aux professionnels qui recherchent une solution simple, efficace et économique pour les réparations ponctuelles en section droite.
Packer manchette 3D Sanikom avec passage et roues
Pour les sections droites de plus gros diamètre, Sanikom propose également une version équipée d’un passage central et de roues ajustables. Ce type de packer est particulièrement utile lorsque le centrage dans la canalisation est important ou lorsque l’avancement doit être facilité sur de plus longues distances.
Ces modèles sont dotés d’un passage central de 1" ou 2", ainsi que de deux roues réglables. Ils sont annoncés comme étant environ 30 % plus flexibles et 40 % plus légers que certains modèles équivalents du marché.
Ils conviennent aux diamètres DN150 à DN400 et sont disponibles en longueurs de 1 m à 3 m. La pression d’installation recommandée est comprise entre 1,5 et 2 bar.
Les roues permettent de limiter les frottements pendant la mise en place et d’améliorer le centrage du packer dans la canalisation. C’est une solution intéressante pour les collecteurs, les grands diamètres et les interventions nécessitant un positionnement précis.
Packer manchette 5D HD
La gamme de packers 5D HD est conçue pour offrir une grande polyvalence. Grâce à une membrane très extensible, un seul packer peut couvrir jusqu’à cinq diamètres différents. Cela permet de limiter le nombre de modèles nécessaires et de gagner en souplesse sur chantier.
Ces packers sont adaptés aux sections droites ou légèrement coudées, jusqu’à 45°. Ils sont proposés sans passage central et sans roues. Leur conception robuste leur assure une bonne longévité, même dans le cadre d’une utilisation régulière.
Les plages de diamètres disponibles vont du DN25 au DN1000, avec des longueurs allant de 300 mm à 5 000 mm. Cette amplitude permet de réaliser aussi bien de petites réparations localisées que des réparations de plusieurs mètres.
Le packer 5D HD est particulièrement adapté aux entreprises qui souhaitent disposer d’une solution polyvalente, capable de répondre à différents diamètres de canalisation avec un minimum de références.
Les packers coudés : pour les réseaux sinueux et les changements de direction
Lorsque la canalisation comporte des coudes serrés, des changements de direction ou des branchements complexes, il est nécessaire d’utiliser un packer coudé. Ces modèles sont conçus pour conserver leur capacité de progression tout en permettant une mise en place précise de la manchette.
Ils sont particulièrement utiles dans les branchements domestiques, les réseaux intérieurs, les canalisations difficiles d’accès ou les configurations avec plusieurs coudes à 90°.

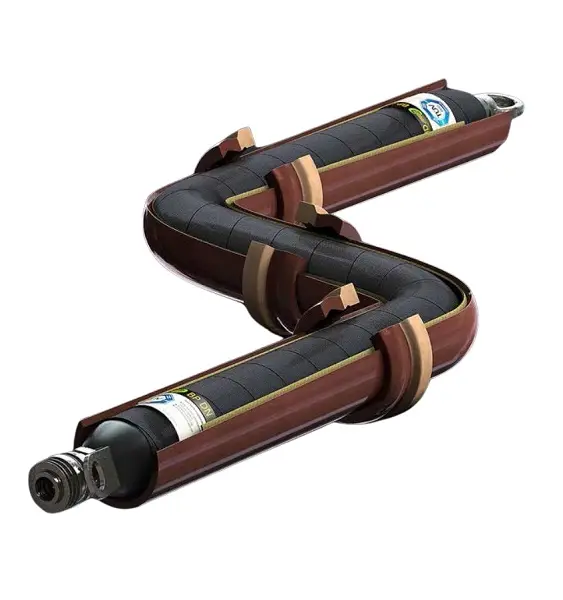

Packer manchette 1D HD
Le packer manchette 1D HD est spécialement conçu pour les coudes serrés. Il travaille sur un seul diamètre, ce qui permet une excellente adaptation à la canalisation ciblée.
Ce modèle peut franchir des angles allant jusqu’à 180°. Il est fabriqué de manière robuste et ne dispose ni de passage central ni de roues. Il est disponible pour des diamètres allant du DN40 au DN100, avec des longueurs comprises entre 350 mm et 2 000 mm.
Le packer 1D HD est particulièrement recommandé pour les réparations ponctuelles dans les branchements domestiques très sinueux, lorsque la canalisation présente de fortes contraintes de passage.
Packer manchette 3D HD
Le packer manchette 3D HD offre davantage de polyvalence que la version 1D. Il peut travailler sur trois diamètres différents, tout en conservant une bonne capacité de passage dans les coudes.
Ce modèle peut franchir des coudes jusqu’à 180°. Il est proposé sans passage central ni roues et se décline en plusieurs plages de diamètres, du DN70 au DN600. Les longueurs disponibles vont de 550 mm à 2 000 mm.
Grâce à sa conception robuste, le packer 3D HD est adapté aux professionnels qui recherchent un bon compromis entre flexibilité, durabilité et couverture de plusieurs diamètres.
Packer manchette 3D Picote
La gamme de packers 3D Picote est destinée aux interventions les plus exigeantes, notamment dans les canalisations avec plusieurs coudes à 90°, des changements de diamètre ou des accès complexes.
La membrane du packer se gonfle d’abord au centre, ce qui permet d’obtenir une réparation plus régulière et de limiter les plis lors de la pose de la manchette. Le système breveté Front Wheel Drive facilite le passage dans les coudes et améliore la progression dans les réseaux sinueux.
Le packer est également protégé par une gaine en silicone renforcée, conçue pour prolonger sa durée de vie. Des guides de navigation intégrés facilitent l’entrée dans les branchements. L’outil peut être poussé ou tiré dans la canalisation selon la configuration du chantier.
Les diamètres couverts vont du DN75 au DN200, avec des longueurs de 600 mm à 2 000 mm. C’est une solution particulièrement adaptée aux chantiers complexes, où la maniabilité et la précision de pose sont prioritaires.
Joncs et cannes de poussée : bien acheminer le packer jusqu’à la zone à réparer
Le choix du packer est essentiel, mais il ne suffit pas à garantir une intervention efficace. Il faut également sélectionner le bon outil pour l’acheminer jusqu’à la zone de réparation.
Les joncs et cannes de poussée permettent de guider le packer dans la canalisation. Leur choix dépend de plusieurs éléments : longueur du réseau, présence de coudes, besoin de flexibilité, nécessité de transmettre du couple ou encore compatibilité avec des accessoires comme les Top Hats.
Un jonc très souple sera utile pour franchir des courbes, tandis qu’une canne plus rigide ou anti-rotation sera préférable pour transmettre un effort plus important ou conserver un meilleur contrôle du packer.
Canne de poussée Picote
La canne de poussée flexible Picote DN70–150 est conçue pour les packers droits, les packers coudés et le pilotage du robot de fraisage BZ Light.
Elle dispose de raccords spéciaux anti-rotation avec bague de verrouillage. Son diamètre de canne est de 22 mm et elle est disponible en longueurs de 0,75 m ou 1,5 m.
Ce modèle est particulièrement adapté aux chantiers qui nécessitent une forte transmission de couple, notamment pour la pose de Top Hat. Il conserve également une très bonne flexibilité, ce qui facilite le passage dans les coudes à 90°.
La canne Picote est donc une solution haut de gamme pour les interventions exigeantes, où la précision, la robustesse et la maniabilité sont indispensables.
Jonc de poussée PVC Sanikom
Le jonc de poussée PVC Sanikom est principalement destiné aux collecteurs et aux interventions nécessitant une bonne flexibilité. Il est équipé d’un coupleur norme Europe et peut être utilisé pour la mise en place de packers ou de Top Hats.
Fabriqué en PVC, il est proposé en longueurs de 1 m à 3 m. Plus souple qu’une canne classique, il convient aux chantiers où la flexibilité est plus importante que la transmission de couple.
Ce jonc est particulièrement adapté aux configurations simples ou modérément sinueuses, lorsque l’objectif principal est d’acheminer facilement le packer jusqu’à la zone de réparation.
Comparatif des principales cannes et joncs de poussée
Robocana propose plusieurs solutions de poussée afin de s’adapter aux contraintes de chaque chantier. Le tableau ci-dessous permet de comparer rapidement les principales options disponibles.
| Type | Prix indicatif | Flexibilité* | Transmission du couple* | Anti-rotation | Utilisation conseillée |
| Canne Picote | Environ 166 € / m | Très élevée | Très élevée | Oui | Longues distances, coudes à 90°, pose de Top Hat |
| Flexible de poussée HD | Environ 83 € / m | Très élevée | Moyenne | À vérifier | Travaux courants avec nombreux coudes, distances modérées |
| Canne HD | Environ 53 € / m | Moyenne | Faible | Non | Branchement ou collecteur de faible longueur |
| Canne Sanikom | Environ 29 € / m | Faible | Très faible | Non | Branchement ou collecteur peu sinueux |
| Jonc rouge HD | Non défini | Très faible | Très faible | Non | Usage spécifique à la piscine |
*Les niveaux de flexibilité et de transmission du couple sont donnés à titre indicatif. Ils sont basés sur les données disponibles et les retours d’expérience terrain.
Comment choisir le bon packer ?
Pour choisir le bon packer, il faut avant tout analyser la configuration du réseau. Une canalisation droite ne nécessite pas le même matériel qu’un branchement avec plusieurs coudes à 90°.
Pour une section droite ou un collecteur, un packer droit Sanikom ou HD peut suffire. Si vous souhaitez couvrir plusieurs diamètres avec un seul équipement, un packer 5D HD sera plus polyvalent. Pour les gros diamètres ou les longues distances, un modèle avec passage central et roues peut faciliter la mise en place.
Pour les réseaux sinueux, les changements de direction ou les branchements complexes, il est préférable de s’orienter vers un packer coudé. Les modèles 1D HD sont adaptés aux diamètres précis et aux coudes serrés, tandis que les modèles 3D HD ou Picote offrent plus de polyvalence et une meilleure capacité de passage.
Comment choisir la bonne canne ou le bon jonc ?
Le choix de l’outil de poussée dépend principalement de la distance à parcourir, du nombre de coudes et du niveau de contrôle recherché.
Pour des chantiers simples, avec peu de distance et peu de contraintes, une canne Sanikom ou une canne HD peut être suffisante. Pour des réseaux plus sinueux, un flexible de poussée HD ou une canne Picote sera plus adapté.
Lorsque la pose nécessite une transmission de couple importante, notamment pour un Top Hat ou certaines interventions techniques, il est préférable de privilégier une canne anti-rotation comme la canne Picote. Elle offre un meilleur contrôle et limite les pertes d’effort pendant l’intervention.
Conseils pratiques avant intervention
Avant de choisir votre matériel, il est recommandé de vérifier précisément la géométrie du réseau. Une inspection caméra permet d’identifier les coudes, les changements de diamètre, les défauts à réparer et la distance exacte jusqu’à la zone d’intervention.
Il est également important de prévoir une marge sur les longueurs et les diamètres. Un packer trop court, trop rigide ou mal adapté au DN peut compliquer la pose de la manchette et rallonger le temps d’intervention.
Enfin, pensez à vérifier la compatibilité entre le packer, la canne de poussée, les raccords, les coupleurs et les accessoires utilisés sur le chantier. Certains équipements nécessitent des raccords spécifiques, notamment lorsqu’il y a un besoin d’anti-rotation ou de transmission de couple.
Conclusion
Le choix d’un packer, d’une canne ou d’un jonc de poussée dépend directement de la configuration du chantier. Section droite, coude serré, collecteur, branchement domestique, changement de diamètre ou pose de Top Hat : chaque situation demande un matériel adapté.
La gamme Robocana permet de répondre à une grande variété de besoins en réparation ponctuelle de canalisation, avec des packers droits, des packers coudés, des modèles 1D, 3D ou 5D, ainsi que plusieurs solutions de poussée.
En associant le bon packer à la bonne canne ou au bon jonc, vous gagnez en précision, en efficacité et en sécurité lors de vos interventions.
Pour être accompagné dans le choix de votre matériel, contactez l’équipe Robocana. Nous vous aidons à sélectionner les packers, joncs, cannes et consommables les plus adaptés à vos chantiers de réhabilitation sans tranchée.
